Datos del producto:
Pago y Envío Términos:
|
| Máquina de cristal del ribete: | máquina de pulir del borde redondo doble de cristal del lápiz | Tarifa de transmisión de cristal: | 0.5~8m/min |
|---|---|---|---|
| Error diagonal de cristal:: | ±0.5mm/㎡ | Grueso del vidrio de proceso: | Estándar 3~12m m |
| Número de motores: | 14 | Certificación: | CE/ISO9001:2008 |
| Alta luz: | Edger doble de cristal,Máquina doble de cristal del ribete |
||
Máquina que bisela de cristal del CNC de 14 ejes para la industria que procesa, 380V 50Hz
| Detalles de empaquetado: | paquete estándar de la exportación |
|---|---|
| Detalle de la entrega: | Enviado en 50 días después del pago |
El número de motores: 12/14 (customerization aceptado)
El grueso del vidrio de proceso: Un tipo estándar: 3~12m m
El error de paralelo del vidrio: ±0.2mm/m
Error diagonal de cristal: ±0.5mm/㎡
Error de colocación de la anchura: ±0.1mm/㎡
Tarifa de transmisión de cristal: 0.5~8m/min
Edger doble de cristal del lápiz, máquina de pulir del borde redondo doble de cristal del lápiz de 6 motores, máquina de pulir del borde redondo doble de cristal del lápiz de 8 motores, máquina de pulir del borde redondo doble de cristal del lápiz de 10 motores, máquina redonda doble de cristal del ribete, máquina de pulir de dos filos redonda del lápiz de cristal de 10 motores

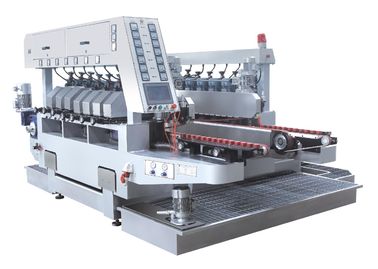

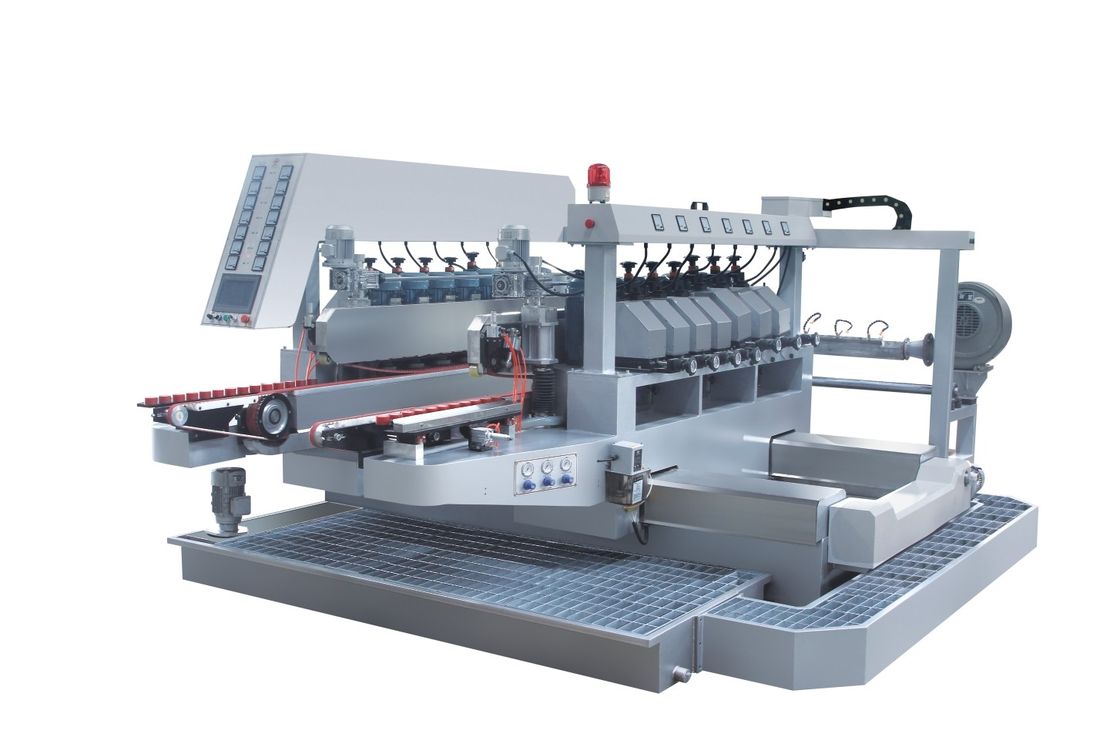

2,2, mapa físico
2,3, arreglo de la muela abrasiva y diagrama de la distribución del poder del motor:

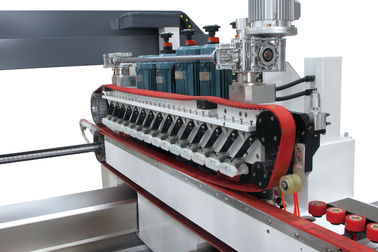

2,4, configuración BYY14 de la cabeza de pulido
|
No.1 Pulido rueda |
No.2 Pulido rueda |
No.3 Pulido rueda |
No.4 Pulido rueda |
No.5 Pulido rueda |
No.6 Pulido rueda |
No.7 Pulido rueda |
| 100# | 180# | 240# | BK | 60# | 60# | 60# |
|
Diamante rueda |
Diamante rueda |
Diamante rueda |
Polaco rueda |
Polaco rueda |
Polaco rueda |
Polaco rueda |
Nota: el número y el tipo de equipo para la cabeza de pulido se pueden ajustar según la demanda de clientes.
2,5, parámetros técnicos principales:
| el número de motores | 14 | Modelo de la correa | AT20 | ||||||||||
| El error de paralelo del vidrio | ±0.2mm/m | El grueso del vidrio de proceso | 3~12m m | ||||||||||
| Error diagonal de cristal | ±0.5mm/㎡ | Error de colocación de la anchura | ±0.1mm/㎡ | ||||||||||
| Parte inferior de pulido máxima | 3m m | Tarifa de transmisión de cristal | 0.5~8m/min | ||||||||||
| Presión de funcionamiento neumática | 0.6~0.8Mpa | Fuente de energía | 380V/ 50Hz/3P | ||||||||||
| Poder total | 35Kw | Peso | 6600kg | ||||||||||
| Dimensión externa |
Producto Tipo |
2514 | 2014 | 1614 | 1014 |
Longitud L=3900mm Heigh H=1900mm |
|||||||
|
Anchura W/mm |
4250 | 3750 | 3350 | 2750 | |||||||||
|
Vidrio que procesa la tabla de size/mm y de la correspondencia de la correa
|
|||||||||||||
| Tipo de producto | 2514- A | 2014 - A | 1614 - A | 1014 - A | 1614 - E | 1014 - E | |||||||
|
Vidrio que procesa size/mm |
200~2500 | 200~2000 | 200~1600 | 200~1000 | 70~1600 | 70~1000 | |||||||
|
Correspondencia de la correa tabla |
encima de | AT20 50m m | AT20 50m m | AT20 50m m | AT20 50m m | AT20 25m m | AT20 25m m | ||||||
| abajo | AT20 50m m | AT20 50m m | AT20 50m m | AT20 50m m | AT20 25m m | AT20 25m m | |||||||
Nota:
1. La producción de pulido del borde puede alcanzar el 98%, (excepto la operación artificial y factores crudos)
2. Afile la uniformidad de la luminancia, sin borde y fracaso crítico del borde, etc
2,6, tabla de configuración principal:
| Materiales mecánicos, configuración de las piezas | ||||
|
Motor de pulido |
proveedor | Shangai ABB | ||
| especificación | 380V/50Hz | |||
| modelo | QMAT80L-2: tabla 3kw-14 | |||
|
Impulsión del transportador motor |
proveedor | MONTECA | ||
| especificación | motor variable de la frecuencia 2.2KW | |||
| Guía linear | proveedor | Taiwán HIWIN | ||
| especificación | 45-3000 | |||
| Tornillo de la bola | proveedor | Taiwán HIWIN | ||
| Transporte principal | proveedor | NSK Harbin | ||
| Enladrillado de la correa | proveedor | Parte trabajada a máquina hecha en casa | ||
| Impulsión de reducción | proveedor | MONTECA | ||
|
variable-frequen gobernador del ce
|
proveedor | Schneider | ||
| especificación | 2.2KW | |||
| modelo | ATV310HU22N4 | |||
|
Alternancia actual contactor |
proveedor | Schneider | ||
| especificación | 1801C 1810C | |||
| modelo | LC1-D1801C, LC1-D1810C | |||
| Retransmisión termal | proveedor | Schneider | ||
| nombre | LRD-C | |||
|
Intermedio retransmisión |
especificación | Schneider | ||
| modelo | MY4N DC24V | |||
|
Corriente continua fuente de energía
|
proveedor | Schneider | ||
| especificación | 5A | |||
| modelo | S-100-24 | |||
|
Coloque el codificador |
proveedor | TAMAGAWA (Japón) | ||
| especificación | 1000pulse | |||
| modelo | EL38A1000S5/28P6X6PR2 | |||
| sensor | proveedor | MD/SS03/ON-1A (Italia) | ||
|
programable del PLC |
proveedor | Schneider | ||
| especificación | Salida de la retransmisión | |||
| modelo | TM241C40R | |||
|

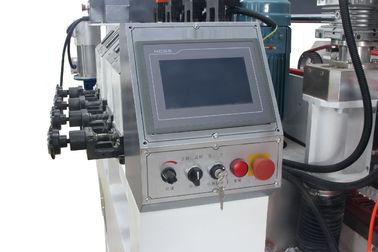

Pantalla táctil |
proveedor | Magnetocardiogramas | ||
| especificación | ||||
| modelo | TPC101Ti | |||
| La parte de control eléctrico original | ||||
| Alambre eléctrico | proveedor | Zhujiang | ||
|
Cadena de la fricción cable |
proveedor | Industria co del tilín de Foshan | ||
| especificación | Cadena de DY35drag | |||
| Interruptor de límite | proveedor | Tienda (Taiwán) | ||
| modelo | CZ7311 | |||
|
Neumático elemento |
proveedor | Aire TAC | ||
| Botones, luces | proveedor | Schneider | ||
Nota: esto es una configuración estándar, si hay algún cambio en los cambios antedichos bajo condición lo mismo
calidad.
El tamaño mínimo del vidrio de proceso común es 160mm*160m m, el tamaño más grueso mínimo del grueso 2mm.The depende de los requisitos y de la calidad de la muela abrasiva. Edger doble de cristal del lápiz, máquina de pulir del borde redondo doble de cristal del lápiz de 6 motores, máquina de pulir del borde redondo doble de cristal del lápiz de 8 motores, máquina de pulir del borde redondo doble de cristal del lápiz de 10 motores, máquina redonda doble de cristal del ribete, máquina de pulir de dos filos redonda del lápiz de cristal de 10 motores, máquina de pulir del borde redondo doble de cristal del lápiz de 12 motores, máquina de pulir del borde redondo doble de cristal del lápiz de 14 motores.
Esta máquina tiene las estructuras avanzadas, los componentes de la precisión, la tecnología exquisita de la asamblea, las buenas colocaciones, la propiedad estable, la calidad excelente, la operación fácil y simplemente el mantenimiento.
Procesando el error diagonal de cristal a 0,5 milímetros, el error dentro 0.1m m, equilibrio que chaflana, ángulos claros, ningún borde del paralelismo del del hundimiento, el borde redondo phenomenon.10 viaja en automóvili al edger doble de cristal del lápiz, edger doble de cristal del lápiz de 8 motores, edger doble de cristal del lápiz de 6 motores, edger doble de cristal del lápiz de 12 motores, edger doble de cristal del lápiz de 14 motores.
Es conveniente para procesar toda clase de vidrio y de dispositivos aisladores sellados de alto grado de cristal. Se puede ampliar el código del laser después identifica el control automático.
